Pesquisadores manipulam minúsculos cristais para regular eletricidade
Cientistas do Centro RIKEN de Ciência da Matéria Emergente, junto com seus colaboradores, desenvolveram uma técnica para construir dispositivos tridimensionais em escala nanométrica diretamente a partir de materiais de cristal único. O método se baseia em um instrumento de feixe de íons focalizado que pode remover material com precisão em escalas extremamente pequenas. Usando essa…
Cientistas do Centro RIKEN de Ciência da Matéria Emergente, junto com seus colaboradores, desenvolveram uma técnica para construir dispositivos tridimensionais em escala nanométrica diretamente a partir de materiais de cristal único. O método se baseia em um instrumento de feixe de íons focalizado que pode remover material com precisão em escalas extremamente pequenas. Usando essa abordagem, a equipe esculpiu pequenas estruturas helicoidais de um cristal magnético topológico composto de cobalto, estanho e enxofre, com a fórmula química Co3Sn2S2. Testes mostraram que essas estruturas se comportam como diodos comutáveis, ou seja, a corrente elétrica flui mais facilmente em uma direção do que na outra.
O Potencial dos Dispositivos em Três Dimensões
Eletrônicos construídos com formas complexas tridimensionais poderiam ser menores, mais eficientes e mais poderosos do que os dispositivos planos atuais. Apesar desse potencial, os pesquisadores tiveram formas limitadas de criar tais estruturas. Os métodos de fabricação existentes muitas vezes restringem quais materiais podem ser usados e podem comprometer a qualidade do dispositivo final.
Corte Preciso com Feixes de Íons Focalizados
No novo estudo, publicado na Nature Nanotechnology, os pesquisadores abordaram esses desafios utilizando um feixe de íons focalizado capaz de cortar com precisão submicrométrica. Esse nível de controle permite, em princípio, a criação de dispositivos tridimensionais a partir de quase qualquer material cristalino. O processo se assemelha à escultura, onde o material é cuidadosamente removido de um bloco sólido até que a forma desejada seja alcançada.

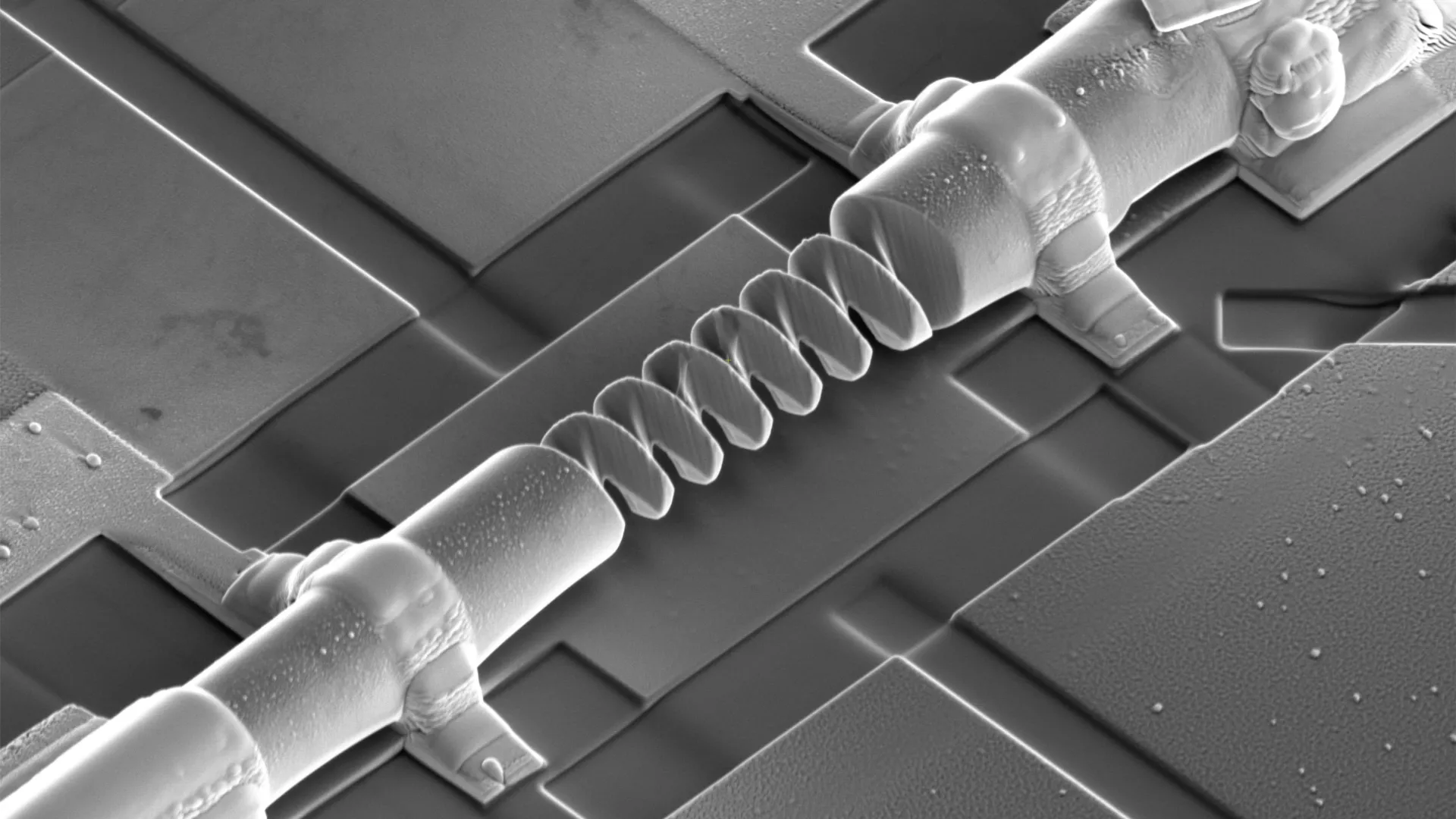

Para demonstrar as capacidades do método, a equipe fabricou nanodispositivos helicoidais a partir do cristal magnético Co3Sn2S2. Com base nas propriedades conhecidas deste material, eles esperavam que a geometria torcida produzisse um efeito especial de diodo chamado transporte elétrico não recíproco, impulsionado pela forma quiral em escala nanométrica. Experimentos confirmaram essa previsão. A corrente elétrica fluía mais facilmente em uma direção, e o efeito poderia ser revertido alterando a magnetização ou mudando a “girão” da hélice. Os pesquisadores também observaram a interação inversa, onde pulsos elétricos fortes podiam inverter a magnetização da estrutura. Diodos são componentes essenciais na eletrônica moderna e são utilizados na conversão AC/DC, processamento de sinal e dispositivos LED.
Como a Forma Controla o Movimento dos Elétrons
Comparando hélices de diferentes tamanhos e medindo seu comportamento em várias temperaturas, os pesquisadores rastrearam o efeito diodo à dispersão desigual de elétrons ao longo das paredes curvas e quirais dos dispositivos. Essas descobertas mostram que a forma física de um componente pode influenciar diretamente como a eletricidade se move através dele. Os resultados sugerem que a geometria em si pode ser usada como uma ferramenta de design, permitindo componentes projetados em forma de baixa potência para futuras tecnologias de memória, lógica e sensores.
De acordo com Max Birch, o primeiro autor do estudo, “Ao tratar a geometria como uma fonte de quebra de simetria em pé de igualdade com as propriedades intrínsecas do material, podemos projetar não reciprocidade elétrica no nível do dispositivo. Nosso recém-desenvolvido método de nanosculpagem com feixe de íons focalizados abre uma ampla gama de estudos sobre como as geometrias de dispositivos tridimensionais e curvas podem ser usadas para realizar novas funções eletrônicas.”
Yoshinori Tokura, que lidera o grupo de pesquisa, acrescentou: “De forma mais ampla, essa abordagem possibilita designs de dispositivos que combinam estados eletrônicos topológicos ou fortemente correlacionados com curvatura projetada no regime de transporte balístico ou hidrodinâmico. A convergência da física dos materiais e da nanofabricação aponta para arquiteturas de dispositivos funcionais com potencial impacto nas tecnologias de memória, lógica e sensoriamento.”
